Montage
!
!

LNB Multifeed Houder

sat-mfh-uni
!


Universele LNB-houder voor 2 of 3 LNB`s.
De houder is instelbaar van 3 - 9° en wordt geleverd met alle bevestigingsmaterialen.

Specificatie:
• Klemverbinding
• Diameter: 40mm
• Zwart kunststof

Alumunium Haakse Muurbeugel, 15cm

sat-awm15
!


Alumunium Haakse Muurbeugel,
met kunststof kap,

Muur afstand 13cm,

Aluminium.

Specificatie:
• Bevestigings plaat: 150x150x5mm
• Met verstevigingskraag tussen buis en voet
• Buis diameter: 50mm
• Wand dikte: 2mm
• Met afsluitdop
Muurafstand: 13cm (midden van de buis)
• Hoogte: 24cm
• Materiaal / Kleur: Aluminium
• Schoteldiameter: Max. 100cm
• Windlast: 160-210km/h

Gegalvaniseerde Stalen Haakse Muurbeugel, 15cm

sat-swm15
!


Gegalvaniseerde Stalen Haakse
Muurbeugel,
met kunststof kap,

Muur afstand 13cm,

Staal.

Specificatie:
• Bevestigings plaat: 150x150x4mm
• Buis diameter: 50mm
• Wand dikte: 1.5mm
• Met afsluitdop
Muurafstand: 13cm (midden van de buis)
• Hoogte: 23cm
• Materiaal / Kleur: Aluminium
• Schoteldiameter: Max. 100cm
• Windlast: 160-210km/h

Alumunium Haakse Muurbeugel, 25 cm

w.67300
!


Alumunium Haakse Muurbeugel,
met kunststof kap,

Muur afstand 23cm,

Aluminium.

Specificatie:
• Bevestigings plaat: 150x150x5mm
• Met verstevigingskraag tussen buis en voet
• Buis diameter: 50mm
• Wand dikte: 2mm
• Met afsluitdop
Muurafstand: 23cm (midden van de buis)
• Hoogte: 24cm
• Materiaal / Kleur: Aluminium
• Schoteldiameter: Max. 100cm
• Windlast: 160-210km/h

Alumunium Haakse Muurbeugel, 35cm

w.67301
!


Alumunium Haakse Muurbeugel,
met kunststof kap,

Muur afstand 33cm,

Aluminium.

Specificatie:
• Bevestigings plaat: 150x150x5mm
• Met verstevigingskraag tussen buis en voet
• Buis diameter: 50mm
• Wand dikte: 2mm
• Met afsluitdop
Muurafstand: 33cm (midden van de buis)
• Hoogte: 24cm
• Materiaal / Kleur: Aluminium
• Schoteldiameter: Max. 100cm
• Windlast: 160-210km/h

Alumunium Haakse Muurbeugel, 45cm

w.67302
!


Alumunium Haakse Muurbeugel,
met kunstatof kap,

Muur afstand 43cm,

Aluminium.

Specificatie:
• Bevestigings plaat: 150x150x5mm
• Met verstevigingskraag tussen buis en voet
• Buis diameter: 50mm
• Wand dikte: 2mm
• Met afsluitdop
Muurafstand: 43cm (midden van de buis)
• Hoogte: 24cm
• Materiaal / Kleur: Aluminium
• Schoteldiameter: Max. 90cm
• Windlast: 160-210km/h

Gegalvaniseerde Stalen Muurbeugel, 30cm

sa.347-e0:vitr:la3
!


Stalen Muurbeugel,

Muur afstand 30cm.

Thermisch verzinkt staal.

Specificatie:
• Bevestigings plaat: 150x120x3mm
• Buis diameter: 38mm
• Wand dikte: 2mm
• Met afsluitdop
Muur afstand 30cm (midden van de buis)
• Hoogte: 25cm (vanaf onderkant buis)
• Thermisch verzinkt
• Schoteldiameter: Max. 100cm

Alumunium Standvoet Antennemast, 60cm

e.253320
!


Alumunium Standvoet Antennemast,
Hoogte 60cm.
Kan ook tegen de muur natuurlijk,

Aluminium.

Specificatie:
• Bevestigings plaat: 190x190x5mm met 4 gats bevestiging
• Met verstevigingskraag tussen buis en voet
• Buis diameter: 50mm
• Wand dikte: 2mm
• Hoogte: 60cm
• Met afsluitdop
• Materiaal / Kleur: Aluminium

Antennemast Beugel, 42mm

sat-mc42
!


Muurbeugel, voor het monteren van een antennemast tegen de muur,
Thermisch verzinkt staal.

Specificatie:
• Voor buis diameter: 42-44mm



Antennemast Beugel, 48mm

sat-mc48
!


Muurbeugel, voor het monteren van een antennemast tegen de muur,
Thermisch verzinkt staal.

Specificatie:
• Voor buis diameter: 48-50mm
• Grondplaat 12,3 x 6,3cm
• Gaten: ø8,5mm
• Materiaaldikte: 3mm
• Gewicht: 265gr



Set van 2 Stalen Antennebeugels, 6cm

sdmc150me
!


Muurbeugel, voor het monteren van een antennemast tegen de muur.

Afstand muur-buis 6cm,
De set bestaat uit 2 beugels.

Afstand tussen de bevestigingsgaten
van de beugel: 14.5cm.

Specificatie:
• Voor buis diameter: 32 - 50mm
Muur afstand 6cm
• 40 x 5mm bandijzer
• Thermisch verzinkt staal
• Massieve klemmen
• 2x2 bevestigingsgaten op de muur
• Gaten: M10





Set van 2 Stalen Antennebeugels, 18cm

sdwm300me
!


Muurbeugel, voor het monteren van een antennemast tegen de muur.

Afstand muur-buis 18cm,
De set bestaat uit 2 beugels en
1 losse 3de poot.

Afstand tussen de bevestigingsgaten
van de beugel: 26cm.

Specificatie:

• Voor buis diameter: 30 - 62mm
Muur afstand 18cm
• 30 x 5mm bandijzer
• Thermisch verzinkt staal
• Massieve klemmen
• 5 bevestigingsgaten op de muur
• Gaten: M10



Set van 2 Stalen Antennebeugels, 28cm

sdwm310me
!


Muurbeugel, voor het monteren van een antennemast tegen de muur.

Afstand muur-buis 30cm.
De set bestaat uit 2 beugels en
1 losse 3de poot.

Afstand tussen de bevestigingsgaten
van de beugel: 33cm.

Specificatie:
• Voor buis diameter: 32 - 60mm
Muur afstand 28cm
• 30 x 5mm bandijzer
• Thermisch verzinkt staal
• Massieve klemmen
• 5 bevestigingsgaten op de muur
• Gaten: M10



Set van 2 Stalen Antennebeugels, 48cm

sdwm330me
!


Muurbeugel, voor het monteren van een antennemast tegen de muur.

Afstand muur-buis 48cm,
De set bestaat uit 2 beugels en
1 losse 3de poot.

Afstand tussen de bevestigingsgaten
van de beugel: 54cm.

Specificatie:

• Voor buis diameter: 30 - 62mm
Muur afstand 48cm
• 30 x 5mm bandijzer
• Thermisch verzinkt staal
• Massieve klemmen
• 5 bevestigingsgaten op de muur
• Gaten: M10



Stalen Antennebeugel, 6cm

sat-gamm
!


Muurbeugel, voor het monteren van een antennemast tegen de muur.

Afstand muur-buis 6cm,

42x30x30cm

Specificatie:
• Voor buis diameter: 32 - 42mm
Muur afstand 6cm
• 30 x 4mm bandijzer
• Thermisch verzinkt staal
• Massieve klemmen
• 6 bevestigingsgaten op de muur
• Gaten: M10



Satelliet Muurbeugel, 35-55cm

sat-emma3560
!


Uitschuifbare Muurbeugel, voor het monteren van een antennemast tegen een muur.

Afstand muur-buis 35-55cm,

Voet 30x19cm

Specificatie:
• Voor buis diameter: 32 - 42mm
Muur afstand 35-55cm
• 30 x 4mm bandijzer
• Thermisch verzinkt
• Massieve klemmen
• 5 bevestigingsgaten op de muur
• Gaten: M10



Satelliet Muurbeugel, 55-95cm

sat-emma5595
!


Uitschuifbare Muurbeugel, voor het monteren van een antennemast tegen een muur.

Afstand muur-buis 55-95cm,

Voet 30x19cm

Specificatie:
• Voor buis diameter: 32 - 42mm
Muur afstand 55-95cm
• 30 x 4mm bandijzer
• Thermisch verzinkt staal
• Massieve klemmen
• 5 bevestigingsgaten op de muur
• Gaten: M10



Montage Schroeven, set van 4

e.253495
!


Schroevenset voor het bevestigen van o.a. Antenne  Muurbeugels,
Voor beton en steen,
4 stuks.

Specificatie:
• Schroeven: Gegalvaniseerd ø8 x 80mm
• Ringen: Gegalvaniseerd ø28mm
• Pluggen: 12mm



Montage Schroeven, set van 5

e.253495/5
!


Schroevenset voor het bevestigen van o.a. Antenne Muurbeugels,
Voor beton en steen,
5 stuks.

Specificatie:
• Schroeven: Gegalvaniseerd ø8 x 80mm
• Ringen: Gegalvaniseerd ø28mm
• Pluggen: 12mm



Ankerbout, M8

e.197495
!


FISCHER ankerbout,
Voor het bevestigen van o.a. Antenne Muurbeugels in beton en steen,
1 stuks.

  FAZ II 8/10  94871

Specificatie:
• Wordt toegepast bij doorsteekmontage, boor ø is anker ø
• 8 mm boren, 75mm diep (min. verankeringsdiepte: 45mm)
• Klembereik max. 10mm
• M8 x 75 mm gegalvaniseerd (Moer: sleutelwijdte 13)
• Ring: ø16mm x 1.6mm

Antennemast met Tegelvoet

rh-mcsg001
!


Tegelstatief van staal geschikt voor een satellietschotel tot 70 cm.
In het tegelstatief passen vier tegels van 30x30 cm.
Toepassing:
Op de camping, Plat dak, Balcon of gewoon op de grond.

Specificatie:
• Schotel max. 70cm
• 4 Stoeptegels: 30x30cm (niet meegeleverd)
• Gegalvaniseerd staal
Natuurlijk ook toe te passen voor "Gewone" buiten antennes.

Camping Statief

sat-tripod13
!


Aluminium lichtgewicht en zeer stabiel 3-poot campingstatief voor schotels tot 100 cm.

Op dit 3-poot statief is een los bovenstuk geplaatst waaraan de schotelantenne wordt bevestigd.
Dit bovenstuk is door een draaiknop vast te zetten zodra de schotelantenne is gericht.
Specificatie:
• Gewicht: 1.7kg
• Lengte 1m
• Diameter 40mm
• Maximale Schotelgrootte 100mm
• Kleur Zwart
Wordt geleverd met 3 tentharingen die zorgen voor extra verankering.

Satelliet Motor

sat-motor10
!

Moteck SG2100A Disecq Motor voor draaibare schotel opstellingen om meerdere satellieten te kunnen ontvangen.

Ook geschikt voor USALS compatible ontvangers.
Specificatie:
• Speciaal ontworpen voor receivers met Diseqc versie 1.2
• Geen extra kabels nodig! Aansturing door bestaande coax-kabel
• Go to X functie
• Laag geluidsniveau!
• Voor schotels tot 1,2 meter
• Draait van 75 graden oost tot 75 graden west
• Maximaal stroomverbruik 350mA

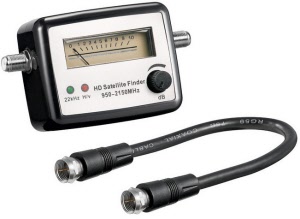

Signaalsterktemeter voor satellietschotels

w.67000
!


De Satfinder is een eenvoudig meetinstrument voor het uitrichten van uw satelliet schotel.

Deze handige en compacte meter dient, met het megeleverde kabeltje, achter de LNB geplaatst geplaatst te worden.
De meter beschikt over een akoestisch uitrichtsignaal en voor een goede afleesbaarheid is het scherm ook nog eens uitgevoerd met achtergrondverlichting.

Specificatie:
• Akoestisch uitrichtsignaal en Optische uitlezing
• Voor analoge en digitale signalen
• Voeding via receiver
• Ingang frequentie: 950-2150Mhz
• Gevoeligheid: 83dB
• Uitgang: 102dB
• F-in / F-uit
• Afmeting: 80 x 60 x 35mm
• Gewicht: 130g
• Kunststof behuizing
• Incl. kabeltje met F-connectors, 25cm

Coax Stripper

w.11367
!


Coax stripper voor o.a. Rg58 en Rg59 Coaxkabel, werkt perfect.

Gebruik 3 mesjes voor BNC en Antenneplug
Gebruik 2 mesjes voor F-Connectors


De stand van de 3 mesjes is verstelbaar met de meegeleverde inbussleutel.

werking:
Plaats het uitschuifbare blokje in de juiste stand.
(Coaxkabel)
Klem de stripper om de kabel en draai hem rond.
De ommanteling, de afscherming en de binnenkern worden nu met 2 of 3 mesjes tegelijk gestript.
