Lasdoos / Kabeldoos

_______________________________________________________________
!
!

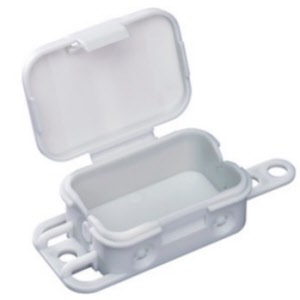

Mini Lasdoosje

e.143190
!


Lasdoosje Q 4-L met 4 ingangen,
Lichtgrijs,
Zacht plastic,
400 Volt'.

56 x 40 x 23mm
49 x 30 x 17mm (binnenmaat)

IP20

Specificatie:
• 4 Kabelingangen
• Voor kabeldiameters van 5 tot 7mm
• 3 Buitenliggende bevestigings ogen, ook voor kabelbinders
• Klapdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP20, voor binnen
• Duroplast, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

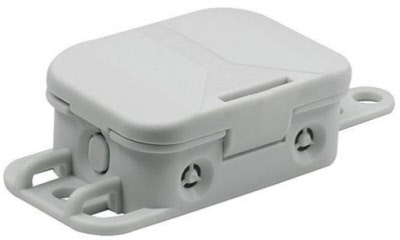

Mini Spatwaterdichte Lasdoos

e.143120
!


Spatwaterdichte Lasdoos met 10
zelf afdichtende ingangen,
Lichtgrijs,
Zacht plastic,
400 Volt.

83 x 44 x 39mm
78 x 37 x 32mm (binnenmaat)

IP54

Specificatie:
• 10 Zelf afdichtende kabelingangen
• Voor kabeldiameters:
       - lange kant 2x3 van M12 tot M20
       - korte kant 2x2 M12
• Voor draden tot 2.5mm²
• 2 Buitenliggende bevestigings ogen
  Kabelbinder montage mogelijk
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP54, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

Mini Spatwaterdichte Lasdoos, Wit

e.141000
!


Spatwaterdichte Lasdoos,
met 10 zelf afdichtende zij-ingangen,
+ 2 bodem ingangen,
Wit,
Zacht plastic,
400 Volt.

89 x 42 x 35mm
80 x 32 x 32mm (binnenmaat)

IP55

Specificatie:
• 10 + 2 Zelf afdichtende kabelingangen
• Voor kabeldiameters:
       - lange kant 2x3 van M12 tot M20
       - korte kant 2x2 M12
       - onderkant 1x M16, 1x M20
• Voor draden tot 2.5mm²
• 2 Buitenliggende bevestigings ogen
  Kabelbinder montage mogelijk
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP55, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 9010

Mini Spatwaterdichte Lasdoos / Kabelmof

w.56660
!


Waterdichte Lasdoos met 3
ingangen met wartel,
Zwart,
Zacht plastic,
450 Volt.

88 x 50 x 35mm
72 x 47 x 25mm (binnenmaat)

IP66  T85    VASK VK-JB

Specificatie:
• 3 kabelingangen met wartels
• Voor kabeldiameters max ø8mm:
• Voor draden tot 1.5mm²
• 2 Buitenliggende bevestigings ogen
• Deksel met 4 schroevn te sluiten
• Temperatuurbestendigheid: -30° C tot +80°
• IP66, Volledig stofdicht en Bescherming tegen
   krachtige waterstralen
• UV-bestendig, Halogeenvrij
• Gewicht: 66gr

Spatwaterdichte Lasdoos

e.141720
!


Spatwaterdichte Lasdoos,
met 7 zelf afdichtende zij-ingangen,
+ 4 bodem ingangen,
Lichtgrijs,
Zacht plastic,
400 Volt.

75 x 75 x 35mm
65 x 65 x 32mm (binnenmaat)

  IP55

Specificatie:
• 7 + 4 Zelf afdichtende kabelingangen
• Voor kabeldiameters:
       - zijkant 3x2 van M12 tot M20
       - zijkant 1x1 van M12 tot M20
       - onderkant 2x M16, 2x M20
• Voor draden tot 2.5mm²
• 2 Buitenliggende bevestigings ogen
    Kabelbinder montage mogelijk
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +60°
• IP55, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

Spatwaterdichte Lasdoos, Zwart

e.141015
!


Spatwaterdichte Lasdoos,
met 7 zelf afdichtende zij-ingangen,
+ 4 bodem ingangen,
Zwart,
Zacht plastic,
400 Volt.

75 x 75 x 35mm
65 x 65 x 32mm (binnenmaat)

  IP55

Specificatie:
• 7 + 4 Zelf afdichtende kabelingangen
• Voor kabeldiameters:
       - zijkant 3x2 van M12 tot M20
       - zijkant 1x1 van M12 tot M20
       - onderkant 2x M16, 2x M20
• Voor draden tot 2.5mm²
• 2 Buitenliggende bevestigings ogen
    Kabelbinder montage mogelijk
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +60°
• IP55, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 3000

Spatwaterdichte Lasdoos

e.143080
!


Spatwaterdichte Lasdoos,
met 12 zelf afdichtende zij-ingangen,
+ 3 bodem ingangen,
Lichtgrijs,
Zacht plastic,
400 Volt.

85 x 85 x 37mm
78 x 78 x 33mm (binnenmaat)

IP54

332 91201

Specificatie:
• 12 + 3 Zelf afdichtende kabelingangen
• Voor kabeldiameters van 7 tot 13mm
• 3 Bodem ingangen van 7mm
• Voor draden tot 2.5mm²
• 2 Buitenliggende bevestigings ogen
  Kabelbinder montage mogelijk
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP20, voor binnen
• Duroplast, vlamwerend tot 750 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

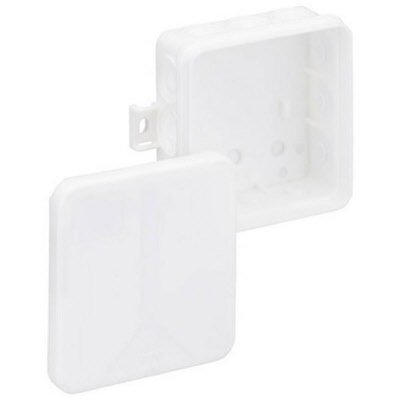

Spatwaterdichte Lasdoos, Wit

e.141025
!


Spatwaterdichte Lasdoos,
met 12 zelf afdichtende zij-ingangen,
+ 4 bodem ingangen,
Wit,
Zacht plastic,
400 Volt.

85 x 85 x 35mm
76 x 76 x 32mm (binnenmaat)

IP55

Specificatie:
• 12 + 4 Zelf afdichtende kabelingangen
• Voor kabeldiameters:
       - zijkant 4x3 van M12 tot M20
       - onderkant 2x M16, 2x M20
• Voor draden tot 2.5mm²
• 2 Buitenliggende bevestigings ogen
  Kabelbinder montage mogelijk
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP55, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 9010

Spatwaterdichte Lasdoos, Rood

e.141040
!


Spatwaterdichte Lasdoos,
met 12 zelf afdichtende zij-ingangen,
+ 4 bodem ingangen,
Roog,
Zacht plastic,
400 Volt.

85 x 85 x 35mm
76 x 76 x 32mm (binnenmaat)

IP55

Specificatie:
• 12 + 4 Zelf afdichtende kabelingangen
• Voor kabeldiameters:
       - zijkant 4x3 van M12 tot M20
       - onderkant 2x M16, 2x M20
• Voor draden tot 2.5mm²
• 2 Buitenliggende bevestigings ogen
  Kabelbinder montage mogelijk
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP55, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 3000

Spatwaterdichte Lasdoos, Groen

e.141045
!


Spatwaterdichte Lasdoos,
met 12 zelf afdichtende zij-ingangen,
+ 4 bodem ingangen,
Groen,
Zacht plastic,
400 Volt.

85 x 85 x 35mm
76 x 76 x 32mm (binnenmaat)

IP55

Specificatie:
• 12 + 4 Zelf afdichtende kabelingangen
• Voor kabeldiameters:
       - zijkant 4x3 van M12 tot M20
       - onderkant 2x M16, 2x M20
• Voor draden tot 2.5mm²
• 2 Buitenliggende bevestigings ogen
  Kabelbinder montage mogelijk
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP55, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 6018

Spatwaterdichte Lasdoos

e.141740
!


Spatwaterdichte Lasdoos  met
12 zelf afdichtende ingangen,
+ 4 bodem ingangen,
Lichtgrijs,
Zacht plastic,
400 Volt.

100 x 100 x 42mm
  92 x   92 x 37mm (binnenmaat)

  IP55

Specificatie:
• 12 + 4 Zelf afdichtende kabelingangen
• Voor kabeldiameters:
       - zijkant 4x3 van M12 tot M20
       - onderkant 2x M16, 2x M20
• Voor draden tot 2.5mm²
• 2 Buitenliggende bevestigings ogen
  Kabelbinder montage mogelijk
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP55, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

Spatwaterdichte Lasdoos

e.143035
!


Spatwaterdichte Lasdoos KA16 LG met
14 zelf afdichtende ingangen,
+ 4 bodem ingangen,
Lichtgrijs,
Zacht plastic,
400 Volt.

125 x 86 x 46mm
117 x 77 x 34mm (binnenmaat)

  IP55                                    10109428

Specificatie:
• 14 + 4 Zelf afdichtende kabelingangen
• Voor kabeldiameters:
       - zijkant 2x4 van M12 tot M20
       - zijkant 2x3 van M12 tot M20
       - onderkant 4x M7 tot M20
• Voor draden tot 4mm²
• 2 Buitenliggende bevestigings ogen
  Kabelbinder montage mogelijk
• Klikdeksel (zonder gereedschap te openen)
  Anti val constructie deksel
• Temperatuurbestendigheid: -5° C tot +60°
• IP55, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 750 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

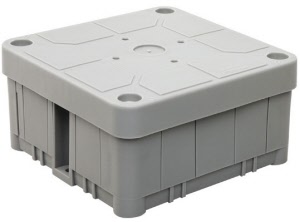

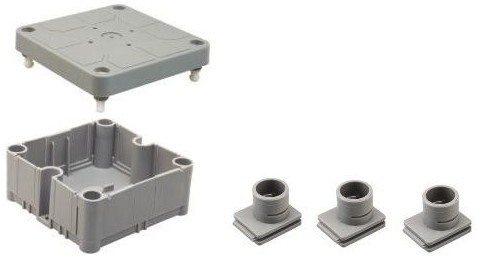

Stofdichte Lasdoos

sl.28130
!


Kabeldoos met 7 uitbreekpoorten en
3 invoerstukken, Incl. een blind inzetstuk,
Het deksel is voorzien van een snelsluiting, Met centrale bevestigingsschroef voor montage op kabelgoot.,
400 Volt.

103 x 103 x 52mm
  93 x   93 x 38mm
  (binnenmaat)

 IP40

Specificatie:

• 7 Uitbreekpoorten
• 3 Invoerstukken voor kabeldiameters tot 14.5mm
    en buis tot 16mm
• Aantal koppelstukken en draden:
  - 1.5mm²: 8  en  24
  - 2.5mm²: 6  en  20
  -    4mm²: 5  en  15
• Deksel met 4 snelsluitingen
• IP40, Stofbestendig
• Materiaal: ABS
• Halogeenvrij
• Donkergrijs                                          ABB 3640

Spatwaterdichte Lasdoos

m.1sl0826a00
!


Spatwaterdichte Lasdoos met
12 mogelijke ingangen,
Flexibele ingangen tot 35mm,
Lichtgrijs,
Hard plastic,
400 Volt.

231 x 181 x 89mm.

1SL0826A00

Specificatie:
• 12 Zelf afdichtende wartels
• 4 Inwendige bevestigings gaten
• Deksel met 4 snelschroeven
• IP55, Stofbestendig en Spatdicht
• Thermoplastic, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

Spatwaterdichte Lasdoos

m.1sl0828a00
!


Spatwaterdichte Lasdoos met
10 mogelijke ingangen,
Flexibele ingangen tot 35mm,
Lichtgrijs,
Hard plastic,
400 Volt.

323 x 251 x 117mm.

1SL0828A00

Specificatie:
• 10 Zelf afdichtende wartels
• 4 Inwendige bevestigings gaten
• Deksel met 6 snelschroeven
• IP55, Stofbestendig en Spatdicht
• Thermoplastic, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

.........................................................................................................................................................

!

Spatwaterdichte Lasdoos

e.143410
!


Spatwaterdichte Lasdoos M25 507
met 7 ingangen voor wartels,
Lichtgrijs,
Hard plastic,
400 Volt.

90 x 90 x 44mm
77 x 77 x 34mm (binnenmaat)

Voor Wartels zie hieronder.
IP54

Specificatie:
• Deksel met 4 schroeven
• 7 ingangen met M25 draad
• Zonder Wartels / Tules (apart meebestellen)
• Interne montagegaten
• IP54, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 750 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

Kaiser 507

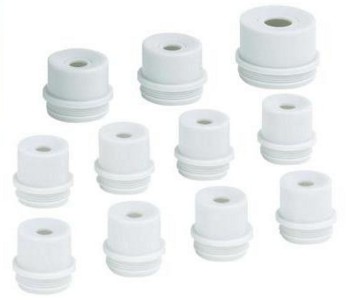

Wartel voor Lasdoos

e.144850
!


Tule / Wartel voor Spatwaterdichte Lasdoos.

M25/PG16   7-14mm

Specificatie:
• M25 Schroefdraad
• Voor kabeldiameters van 7 tot 14mm
• IP54, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 750 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

.........................................................................................................................................................

!

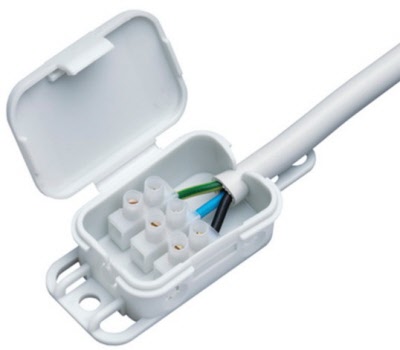

Cable Junction Box

sl.37373
!


Verbindings doosje,
Voor 4 verbindingen,
4 vaste Schroefverbinders,  1~4mm²,
Wit, zacht plastic.

Specificatie:
• Voor kabeldiameters van 1 tot 4mm²
• Max. 230 Volt - 16 Ampère
• Afmeting: 60 x 60 x 30mm
• Bedrijfstemperatuur: -5 ~ +60°C

.........................................................................................................................................................

!

Spatwaterdichte Lasdoos, Rood

e.143195
!


Spatwaterdichte Lasdoos AP9R met
10 zelf afdichtende ingangen,
+ 2 Bodem ingangen,
Rood,
Zacht plastic,
400 Volt.

86 x 86 x 40mm
76 x 76 x 33mm (binnenmaat)

  IP55                                      AP9

Specificatie:
• 10 Zelf afdichtende kabelingangen
• + 2 Bodem ingangen
• Voor kabeldiameters van 7 tot 13mm
• Voor draden tot 2.5mm²
• Binnenliggende bevestigingen
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP55, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 750 graden
• UV-bestendig, Halogeenvrij
• Ral: 3000

Spatwaterdichte Lasdoos, Groen

e.143205
!


Spatwaterdichte Lasdoos AP9R met
10 zelf afdichtende ingangen,
+ 2 Bodem ingangen,
Groen,
Zacht plastic,
400 Volt.

85 x 86 x 40mm
76 x 76 x 33mm (binnenmaat)

  IP55                                      AP9

Specificatie:
• 10 Zelf afdichtende kabelingangen
• + 2 Bodem ingangen
• Voor kabeldiameters van 7 tot 13mm
• Voor draden tot 2.5mm²
• Binnenliggende bevestigingen
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP55, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 750 graden
• UV-bestendig, Halogeenvrij
• Ral: 6018

Spatwaterdichte Lasdoos, Zwart

p.233075
!


Spatwaterdichte Lasdoos AP9R met
10 zelf afdichtende ingangen,
+ 2 Bodem ingangen,
Zwart,
Zacht plastic,
400 Volt.

86 x 86 x 40mm
76 x 76 x 33mm (binnenmaat)

  IP55                                      AP9

Specificatie:
• 10 Zelf afdichtende kabelingangen
• + 2 Bodem ingangen
• Voor kabeldiameters van 7 tot 13mm
• Voor draden tot 2.5mm²
• Binnenliggende bevestigingen
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP55, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 750 graden
• UV-bestendig, Halogeenvrij
• Ral: 3000

Spatwaterdichte Lasdoos, Wit

e.143090
!


Spatwaterdichte Lasdoos  met
12 zelf afdichtende ingangen,
+ 3 bodem ingangen,
Wit,
Zacht plastic,
400 Volt.

85 x 85 x 37mm
78 x 78 x 33mm (binnenmaat)

IP54

Specificatie:
• 12 Zelf afdichtende kabelingangen
• Voor kabeldiameters van 7 tot 13mm
• 3 Bodem ingangen van 7mm
• Voor draden tot 2.5mm²
• 2 Buitenliggende bevestigings ogen en
   Kabelbindermontage
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP20, voor binnen
• Duroplast, vlamwerend tot 750 graden
• UV-bestendig, Halogeenvrij
• Ral: 9010                                                           332 612 01
